沥青车辙试验仪

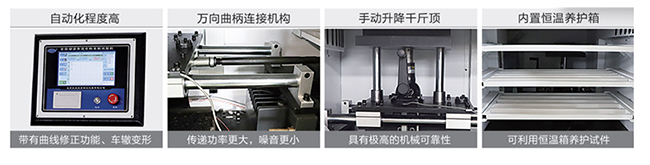

产品细节展示

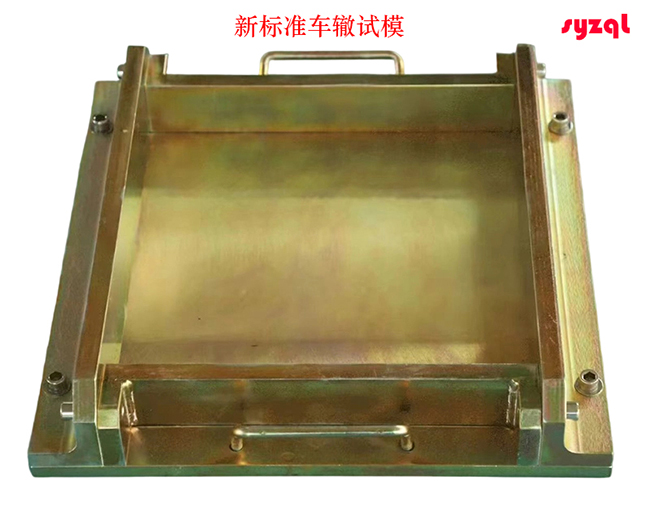

新标准车辙试模

JTG 3410-2025《公路工程沥青及沥青混合料试验规程》----24 沥青混合料高温性能【T0719-2025 沥青混合料车辙试验】441

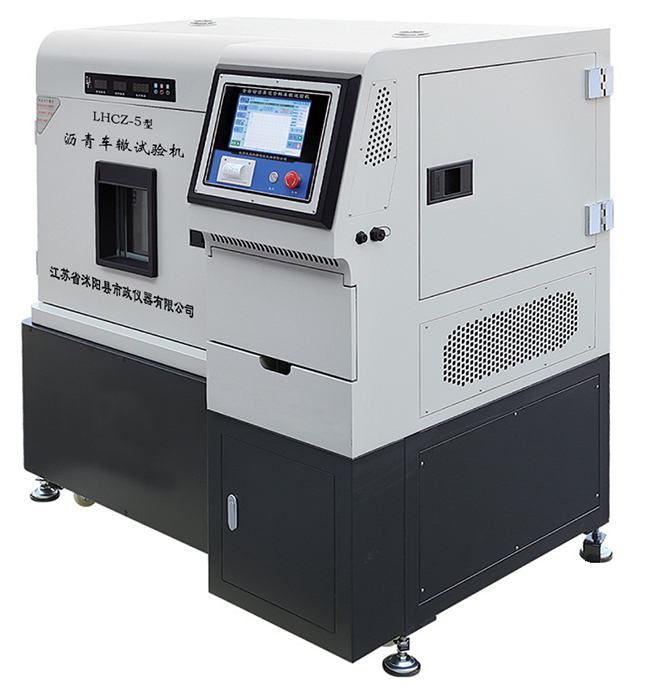

沥青车辙试验仪

型号：LHCZ-5

一、沥青车辙试验仪用途

  沥青车辙试验仪用于测定沥青混合料试件动稳定度，以评价其高温性能。车辙试验的标准试验温度为60℃,标准荷载为780N±20N。产品符合中华人民共和国强制性行业标准JTG 3410-2025《公路工程沥青及沥青混合料试验规程》要求。

二、沥青车辙试验仪结构特点

1、车辙试验机：主要由试件台、试验轮驱动装置、加载装置、变形测量装置和温度测量装置组成。
2、全新的外观设计，更加美观、易用。箱体壁，箱门均采用独立聚氨酯发泡设计，保温性能好。
3、箱体正门和侧门均采用了迫紧式门锁，D型密封橡胶，箱体密封更紧密。
4、10寸高清触摸大屏，具有完整的试验数据参数管理和试验结果管理功能，试验曲线更细腻。
5、带有双屏独立的数码显示窗和快捷操作按钮，安装在箱门上方，更符合使用者的习惯。
6、全新的硬件平台，内嵌实时OS，高速数据处理芯片，为试验提供保障。
7、箱体内部带3个通道的气流循环的通道，高压离心式风机驱动，箱内空气温度更均匀，内部2通道独立式智能温控表，控温更加精准，恒温速度比上一代提高一倍。
8、可实时显示环境温度与试件内部温度。支持基于试件内度温度作为目标温度进行温控（试件温度传感器为选配件）。
9、试验轮一次往返过程中，变形测量装置在试验轮前进(或返回)行程中采集试件中部、中部±7.5mm、中部±22.5mm和中部±37.5mm七个位置的变形量，取算术平均，作为一次往返试件的变形量。

三、沥青车辙试验仪主要技术参数

1、工作电源：AC380V 50Hz 4.5kw（三相四线制，需零线）；
2、标准试验温度为60℃,标准荷载为780N±20N；
3、试件台：安装300mm或150mm两种宽度的试模，试件台上钢板厚度不小于8mm；
4、试验轮行走速率：42次/min±0.5次/min；
5、试验轮行走行程：230±10mm；
6、试验轮（橡胶制的实心轮胎）：外径200～205mm，轮宽50mm±1mm，橡胶层厚15mm±1mm。试验轮硬度23℃时为80IRHD±5IRHD；
7、试验轮接触压强(60℃)：0.7MPa±0.03MPa（可调至0.8-0.9Mpa），加载装置垂直间隙不大于0.25mm；
8、试模尺寸：
① 车辙、弯曲、渗水及构造深度等试验试模尺寸：长300mm×宽300mm×高50mm～150mm(50mm为标准)；
② 四点弯曲疲劳试验试模尺寸：宽300mm×长400mm×厚75mm；
③ 侧板厚度不小于15mm；长度侧板要高于宽度侧板，高差不小于15mm。试模内部长、宽、高的尺寸偏差为±2mm；试模内部的宽度与碾轮宽度之差不超过3mm；
9、位移的测量范围：0～50mm,分度值为0.01mm；
10、车辙的试验时间（可任意设定）：通常为60min；
11、恒温室内温度的控制范围（可任意设定）：室温～100℃，控制精度±0.5℃；
12、恒温室容纳试块数量：3块；
13、温度测量精度：±0.1℃；
14、使用环境温度：-20℃～50℃；
15、环境温度控制精度：±1℃；
16、试模温度控制精度：±0.5℃；
17、采集变形量：七个位置；
18、控制温度设定范围：40℃～80℃；
19、温度测量通道数量：1；
20、位移测量通道数量：1；
21、外形尺寸(L×W×H)：1330mm×810mm×1430mm；
22、重量：520kg。

四、沥青车辙试验仪使用步骤

【为了保证运输过程中的安全，装箱时对部分零件采取了加固、防震措施。用户可按如下步骤进行安装】
沥青车辙试验仪机械安装：
1、拆除机架与包装箱底板的固定螺栓。
2、将沥青车辙试验仪安放在平整的试验位置上，不允许机架晃动，否则应调平。
3、取下碾轮下的减震块及固定绳索。
4、把位移传感器固定在传感器槽里。

五、沥青车辙试验仪维护保养

1、在试验后，应将散落在机内的试验物料及时清理。
2、定期给仪器需要涂刷润滑油的部件涂刷润滑油。

六、沥青车辙试验仪注意事项

1、用户在使用该仪器前须仔细阅读本使用说明书，严格按照使用说明书上的要求进行操作，以免造成仪器设备的损坏或人员伤害。
2、若有异常情况发生时，请及时与经销商或厂家联系。
3、每次工作前检查轨道上是否有异物，应保持清洁。
4、碾轮运行时，不要用手摸碾轮，小心刮碰、烫伤，造成人员伤害。
5、排除机械故障时,一定要断电。
6、沥青车辙试验仪必须有接地,以保证安全操作。
