全自动沥青混合料车辙试验机

日期:1/27/2026 4:10:00 PM 点击: 次

JTG 3410-2025《公路工程沥青及沥青混合料试验规程》----24 沥青混合料高温性能【T0719-2025 沥青混合料车辙试验】441

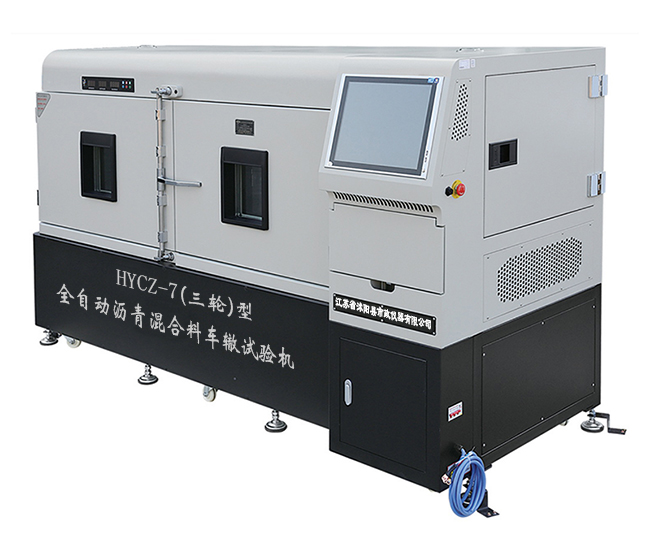

全自动沥青混合料车辙试验机

型号：LHCZ-7(三轮)

一、全自动沥青混合料车辙试验机用途：

  全自动沥青混合料车辙试验机用于测定沥青混合料试件动稳定度，以评价其高温性能。车辙试验的标准试验温度为60℃,标准荷载为780N±20N。产品符合中华人民共和国强制性行业标准JTG 3410-2025《公路工程沥青及沥青混合料试验规程》要求。

二、全自动沥青混合料车辙试验机结构特点：

1、车辙试验机：主要由试件台、试验轮驱动装置、加载装置、变形测量装置和温度测量装置组成。
2、全新的外观设计，更加美观、易用。箱体壁，箱门均采用独立聚氨酯发泡设计，保温性能好。
3、箱体正门和侧门均采用了迫紧式门锁，D型密封橡胶，箱体密封更紧密。
4、采用了17寸工业平板电脑，配以我们自研的试验软件，操作更简单，界面更美观，功能更强大。
5、带有独立的数码显示窗和快捷操作按钮，安装在箱门上方，更符合使用者的习惯。
6、全新的硬件平台，内嵌实时OS，高速数据处理芯片，为试验提供保障。
7、箱体内部带5个通道的气流循环的通道，高压离心式风机驱动，箱内空气温度更均匀，内部2通道独立式智能温控表，控温更加精准，恒温速度比上一代提高一倍。
8、可实时显示环境温度与试件内部温度。支持基于试件内度温度作为目标温度进行温控（试件温度传感器为选配件）。
9、试验轮一次往返过程中，变形测量装置在试验轮前进(或返回)行程中采集试件中部、中部±7.5mm、中部±22.5mm和中部±37.5mm七个位置的变形量，取算术平均，作为一次往返试件的变形量。
10、测控软件：Windows新版试验软件。
11、软件功能：变形曲线显示保存，温度曲线显示保存，国标数据计算，欧标数据计算，报表输出（需自备打印机）、开放数据库（可二次开发）、数据导出或者联网上传。

三、全自动沥青混合料车辙试验机主要技术参数：

1、工作电源：AC380V 50Hz 7.5kw（三相四线制，需零线）；
2、标准试验温度为60℃,标准荷载为780N±20N；
3、试件台：安装300mm或150mm两种宽度的试模，试件台上钢板厚度不小于8mm；
4、试验轮行走速率：42次/min±0.5次/min；
5、试验轮行走行程：230±10mm；
6、试验轮（橡胶制的实心轮胎）：外径200～205mm，轮宽50mm±1mm，橡胶层厚15mm±1mm。试验轮硬度23℃时为80IRHD±5IRHD；
7、试验轮接触压强(60℃)：0.7MPa±0.03MPa（可调至0.8-0.9Mpa），加载装置垂直间隙不大于0.25mm；
8、试模尺寸：
① 车辙、弯曲、渗水及构造深度等试验试模尺寸：长300mm×宽300mm×高50mm～150mm(50mm为标准)；
② 四点弯曲疲劳试验试模尺寸：宽300mm×长400mm×厚75mm；
③ 侧板厚度不小于15mm；长度侧板要高于宽度侧板，高差不小于15mm。试模内部长、宽、高的尺寸偏差为±2mm；试模内部的宽度与碾轮宽度之差不超过3mm；
9、试验温度：室温～70.0℃可设置，显示精度0.1℃，控制精度±0.3℃；
10、位移：测量量程0～50mm,测量精度0.05mm，分辨率：0.002mm；
11、试验时间：通常为60min（可任意设定）；
12、恒温室容纳试块：3块；
13、采集变形量：七个位置；
14、外形尺寸(L×W×H)：2550mm×1060mm×1500mm；
15、重量：850kg。

四、全自动沥青混合料车辙试验机使用步骤：

【为了保证运输过程中的安全，装箱时对部分零件采取了加固、防震措施。用户可按如下步骤进行安装】
沥青车辙试验仪机械安装：
1、拆除机架与包装箱底板的固定螺栓。
2、将沥青车辙试验仪安放在平整的试验位置上，不允许机架晃动，否则应调平。
3、取下碾轮下的减震块及固定绳索。
4、把位移传感器固定在传感器槽里。

五、全自动沥青混合料车辙试验机装箱单：

1.主机：1台
2.随机附件：1套，
3.产品说明书：1份
4.合格证：1份
5.保修卡：1份
