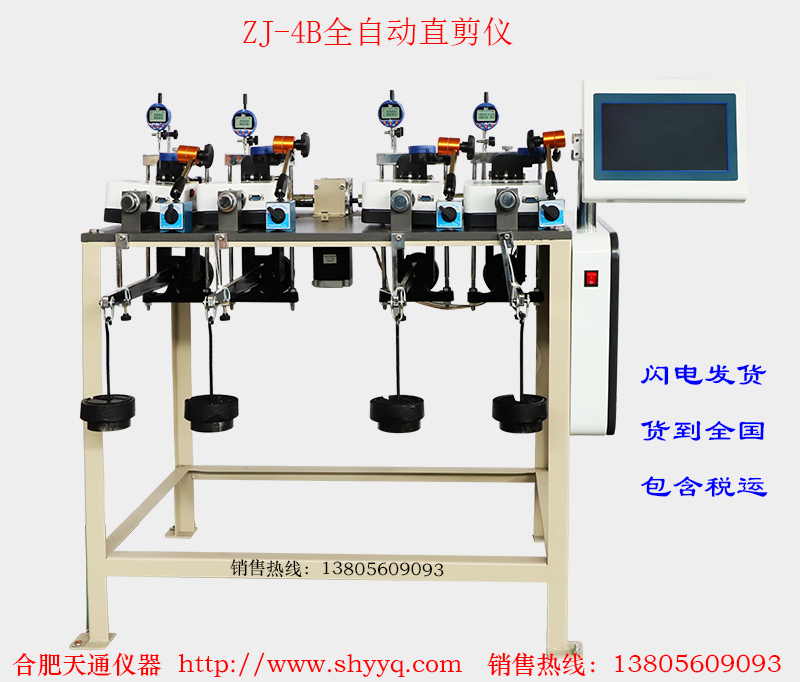

ZJ-4B全自动直剪仪

规格型号：ZJ-4B
一、全自动直剪仪用途
    全自动直剪仪用于测定黏质土，细粒土的抗剪强度。分别在不同的垂直压力下（400Kpa、300Kpa、200Kpa、100Kpa、50Kpa可选），施加水平力进行剪切以求得破坏时剪应力，然后根据库伦定律确定土的抗剪强度参数、内摩察角和凝聚力。符合GB/T 50123-2019《土工试验方法标准》和JTG 3430-2020《公路土工试验规程》标准要求。
    其主控制器采用10寸高分辨率彩屏显示，配备4通道具有独立显示载荷和变形数据采集器。智能微电脑控制实现了工作过程自动化、操作方便、精度高、速率稳定。
    仪器采用高性能步进电机作为驱动源,电动剪切速率任意设定无级变速，在低速模式下无震动。可同时做四个试样的试验剪切,退回具有自动停机装置。轴向压力的杠杆的力点由原来的刀口式改进为轴承式，系统摩擦更小。随机标配Windows土工试验软件，具有完善的自动试验，计算分析，报表输出等功能。
二、全自动直剪仪特点
1.10.1寸触摸屏显示，在触摸屏上可实现所有通道的数据显示，试验手动操作。
2.随机自带Windows版土工试验软件，提供完整的土工自动试验，数据曲线展示，试验保存查询，计算分析，报表输出等功能。
3.采用高细分的数字步进电机驱动器适配的二级精密减速机，全速域范围内无极调速，并且在最低剪切速率时电机无震动。
4.配备4个独立数据采集器，内置高精度负荷传感器，同时支持水平变形测量和轴向固结沉降变形测量。
5.主从集控式测控系统结构，更易维护和升级。
6.仪器带有限位保护功能，试验过程无需人工干预。
7.采用磁性表座安装数字百分表，用于测量水平和轴向变形。具有安装简单，操作方便，测量精度高等优点。
三、全自动直剪仪主要技术参数
1.试样面积：30cm2×高20mm；
2.载荷杠杆比：1:20；
3.最大水平载荷：1.2KN；
4.垂直分级加荷：50、100、200、300、400Kpa；
5.剪切速率：0.02mm/min~2.4mm/min（五档加无极调速）；
6.载荷显示精度：0.5%；
7.水平变形测量范围：12.7mm；
8.水平测量精度：0.01mm；
9.同时试验通道：4联；
10.工作电源：AC220V 50Hz 1.2kw；
11.外形尺寸：长1320mm×宽990mm×高1400mm
12.重量：220kg
四、全自动直剪仪装箱单
1.主机：1台
2.随机附件：1套
3.产品说明书：1份
4.合格证：1份
5.保修卡：1份
