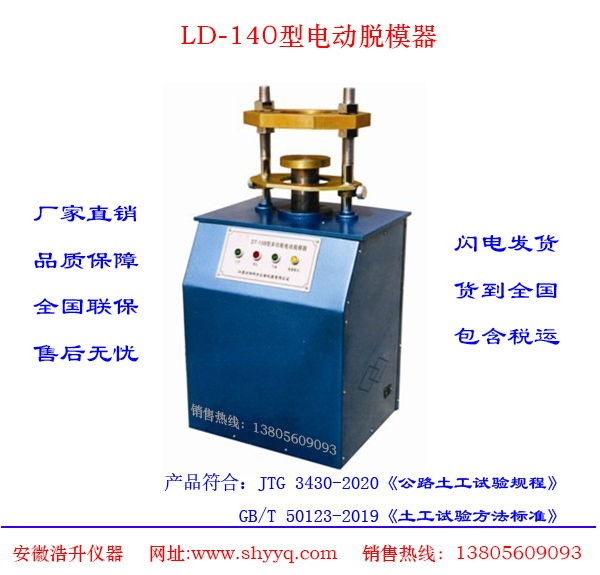

LD-140电动脱模器

电动脱模器

产品型号：LD-140
一、电动脱模器使用范围
    电动脱模器适用于土工击实试验试件，马歇尔击实试件和无侧限抗压试件的脱出，具有脱力大、结构简单、容易操作、稳定可靠、外形美观等特点。仪器装有上下限限位保护，可自动停机。是目前较理想的机型。符合中华人民共和国行业标准JTG 3430—2020《公路土工试验规程》。
二、电动脱模器主要技术参数
  1、工作电压：AC380V  50Hz；
  2、电动脱模器功率：1.1Kw；
  3、升降速率：120±10mm/分；
  4、脱模规格：Φ100mm、Φ152mm（土工击实）,Φ101.6mm、Φ152.4mm (马歇尔击实),Φ50mm、Φ100mm、Φ150mm（无侧限抗压）；
  5、最大脱模高度：260mm；
  6、额定荷载：300KN
三、电动脱模器使用方法
  （一）电动脱模器检查机器
  1、先按通电源，电源指示灯亮，检查上、停、下按键是否有效，（三相接线位置不能接反），然后再分别检查顶出杆至最高位和降至最低位后能否自动停机。
  （二）电动脱模器脱模
  1、电动脱模器脱Φ50试件
  （1）将Φ50小顶板安置在顶板下（出厂时已安装好）。
  （2）在顶出杆上放置Φ50顶块（棒）。
  （3）在试件平台上放置Φ50试件托板。
  （4）调整试件与顶板之间距离。
  （5）把Φ50试模筒放在试件托板上，开动机器进行脱模（在接近顶板时注意对中），至试件脱出后立即停机。
  2、电动脱模器脱Φ100、Φ101.6试件
  （1）在顶板下放置Φ100中顶板。（卸去Φ50小顶板）
  （2）在试件平台上放置Φ100试件托板。
  （3）在顶出杆上放置Φ100顶块。
  （4）调整试件与顶板之间距离。
  （5）将被脱试模筒放在试件托板上，开动机器进行脱模（在接近顶板时应注意对中），至试件脱出后立即停机。
  3、电动脱模器Φ150mm、Φ152mm、Φ152.4mm试件
  （1）卸去顶板下和试件平台上的顶板和试件托板。
  （2）在顶出杆上放置Φ150顶块。
  （3）调整试件与顶板之间距离。
  （4）将被脱试模筒放在试件平台上，开动机器进行脱模（在接近顶板时，应注意对中），至试件脱出后立即停机。
四、电动脱模器注意事项
  1、电动脱模器上升限位是以最大上升高度限位的，所以脱出低于最大限位的试件，脱出后应立即停机，防止试件脱出太高落下损坏。
  2、试模筒中的试模塞应保留在筒中以便于脱模。
  3、电动脱模器使用三相交流电，（相位不能接反），应严格按操作面板上的指示接线，否则将损坏机器。
  4、应经常向顶出杆上部背面的油孔中注入机械油加以润滑。
  5、电动脱模器每次使用完毕，应将仪器擦拭干净。
五、电动脱模器装箱清单：
  1、主机：1台
  2、Φ50顶块：1件
  3、ф100顶块：1件
  4、Φ150顶块：1件
  5、ф50顶板：1件
  6、ф100顶板：1件
  7、ф50试件托板：1件
  8、ф100试件托板：1件
  9、说明书：1份
10、合格证：1份
