指针式摆式仪

日期:4/18/2025 5:38:05 PM 点击: 次

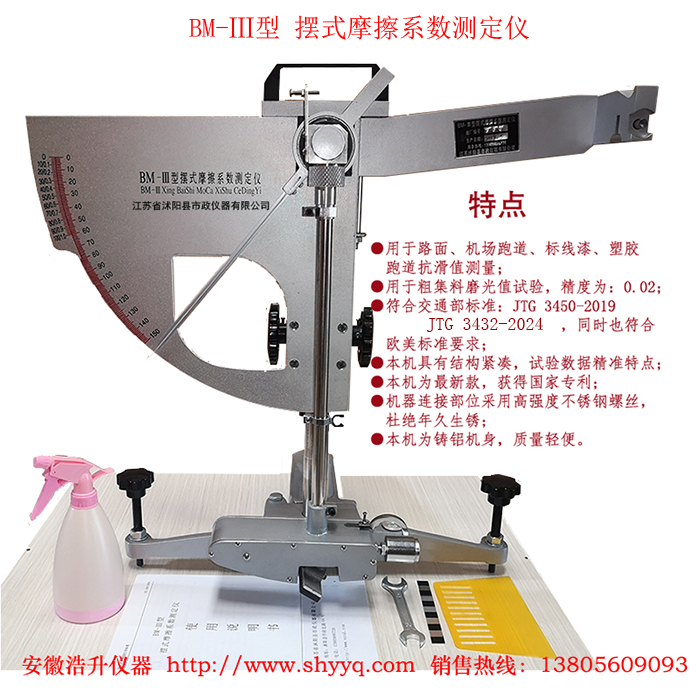

BM-III摆式仪

相关产品链接：
→【摆式仪】
→【数字式摆式仪】
指针式摆式仪 （可选证书：省级计量院 / 国家道路与桥梁工程检测设备计量站）

仪器型号：BM-III

BM-III指针式摆式仪,主要用于测试无刻槽水泥路面和沥青路面的摆式摩擦系数值BPN。符合中华人民共和国行业标准JTG 3450－2019《公路路基路面现场测试规程》要求。该产品也可用于机场跑道、标线漆、塑胶跑道抗滑性能的检测。该仪器调试方便，操作简单，测试数据准确，稳定性大大提高，并且室内外均可使用。

二、指针式摆式仪结构特点：

（1）指针式摆式仪：测试时由人工通过指针在度盘上直接读值，摆值最小刻度为2。
（2）橡胶片：尺寸为6.35mm×25.4mm×76.2mm，当橡胶片使用后，端部在长度方向上磨耗超过1.6mm或边缘在宽度方向上磨耗超过3.2mm，或有油类污染时，即应更换新橡胶片。新橡胶片应先在干燥路面上测试10次后再用于测试，橡胶片的有效使用期自出厂日期起算为12个月。

三、指针式摆式仪主要技术参数：

1、摆总质量：1500g±30g；
2、摆的轴心距：410mm±5mm；
3、端部向上活动范围大于：10mm；
4、滑溜块上提高度大于：6.5mm；
5、滑溜块质量：32g±5g（路面）/ 20g±5g（磨光值）；
6、橡胶片底面与水平面夹角：26°±3°；
7、橡胶片对路面正向静压力：22.2N±0.5N/2263g；
8、指针：质量小于85g（不含垫圈），长300mm±1mm；
9、摆从倾斜5度处自由放下到摆动停止的次数，应不少于：70次；
10、橡胶片工作边缘与摆动中心距离：510mm±5mm；
11、摆滑动长度：126mm（路面）/ 76mm（磨光值）；
12、刻度盘：小刻度盘（F盘）刻度0～100，大刻度盘（C盘）刻度0～150。大刻度盘圆弧半径305mm±1mm，刻度盘分度值为2个单位；
13、橡胶片：测路为长度（76.2±0.5）mm×宽度（25.4±0.5）mm×厚度（6.35±0.5）mm，测磨光为长度（31.5±0.5）mm×宽度（25.4±0.5）mm×厚度（6.35±0.5）mm；
14、外形尺寸(L×W×H)：700mm×350mm×700mm；
15、重量：26kg。
