落球仪

落球仪

规格型号：CBR
一、落球仪用途:
       落球仪,快速测试粘土、粉土、砂石土、砾石土土质路基的压缩模量和回弹模量。不适用于最大粒径超过100mm 的土质路基模量测试。符合中华人民共和国行业标准JTG 3450-2019《公路路基路面现场测试规程》。
二、落球仪结构特点:

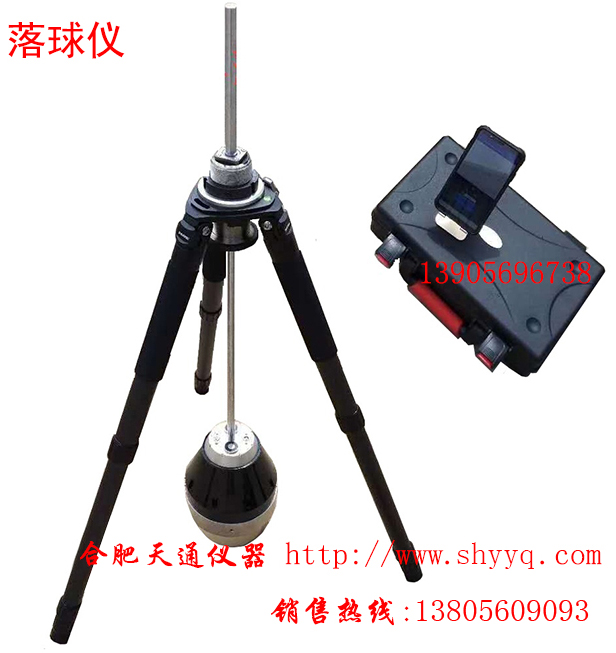

（1）落球仪由碰撞装置、信号采集装置、测试及解析软件等组成，其最大影响深度为250mm，
（2）碰撞装置：由球冠、把手构成，材质采用不锈钢，退火硬度不大于235HB，淬火回火硬度不小于192HB。球冠曲率半径为(120±5)mm，当球冠表面有凹凸不平时，应更换，球冠质量为(19.1±0.2)kg，把手质量应小于1.3kg。
（3）信号采集装置：采用加速度传感器，该加速度传感器安装在碰撞球冠中，可记录下落体与结构对象发生碰撞时的加速度变化过程。其中：
 ① 系统具有预触发机能；
 ② 信号增益可调，以适应不同强度的土体；
 ③ A/D卡的采样间隔小于2us，分辨率18Bit。
（4）测试及解析软件：能够记录、保存测试数据，具备滤波功能并能够自动分析各测试参数。
三、落球仪主要技参数:
 ⒈ 球冠曲率半径：120±5mm；
 ⒉ 球冠质量：19.1±0.2kg；
 ⒊ 把手质量：小于1.3 kg；
 ⒋ A/D卡的采样间隔小于：2us，分辨率：18Bit。
四、落球仪使用方法:
（1）将落球仪放至测点区域，调节限位支架以保证球冠底部距测点表面的距离为0.5m。若不采用限位支架，则应用直尺量测球冠底部距测点表面的高度，并保证其为0.5m。
（2）手扶把手垂直提升至限定位置，松开把手，让球冠做自由落体，并与测试面碰撞，设备自动采集并输出该测点的压缩或回弹模量??1。
（3）有效测点的测试波形应近似为半个正弦波，如果波形噪声太大（如毛刺太多），可在测点铺一层报纸或塑料薄膜，以减少土体材料与球冠的摩擦静电。
（4）确认测点数据有效后，保存采集数据。每个测点只能测试1次，在同一位置不能重复测试。
