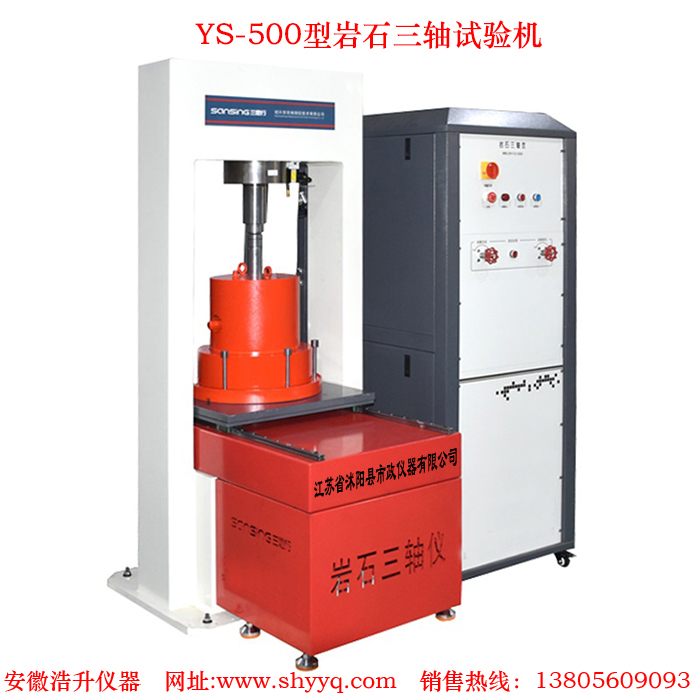

YS-500岩石三轴试验机

JTG 3431-2024《公路工程岩石试验规程》----4 岩石试验 / T0227-2024三轴压缩强度试验

岩石三轴试验机

型号：YS-500
一、岩石三轴试验机用途
    岩石三轴试验机用于测定多个试件破坏点的强度值绘制强度包络线，利用强度包络线求出岩石的内摩擦角和黏聚力等抗剪强度参数，据此计算试件在三轴压缩条件下的强度(峰值强度、残余强度)和变形参数。产品符合中华人民共和国强制性行业标准JTG 3431-2024《公路工程岩石试验规程》要求。
  岩石三轴试验机主要由高刚度主机、压力自平衡式三轴压力室、增压器、伺服液压源、轴向加载及控制装置，围压加载及测量控制，孔隙水压力加载及测量装置，温度测量系统及装置、计算机测控系统等部分组成。
二、岩石三轴试验机组成及特点
   1.高刚度主机主机为门型框架式高刚度结构。工作油缸放置在框架的下横梁部，两侧配置轨道，方便三轴压力室安装和拆卸。框架上横梁中部安装球面压板，可自动调心，使压板与压缩杆端部紧密接触。
   2.压力自平衡式三轴压力室压力室采用压力自平衡技术。采用高强度合金结构钢制成，各压盘及传压活塞杆采用轴承钢经过热处理及精密加工而成。压力室放置在支架上，可通过控制工程缸的移动来实现装样和卸载试样，方便快捷。
   3.伺服液压源由伺服电机直接传动的高压柱塞泵组、溢流阀、精密滤油器、温度传感器、冷却器等组成的伺服油路系统及围压增压系统等部分组合而成。
   4.微机控制电液伺服岩石三轴试验机中的轴向和围压测量控制系统由轴向力传感器、围压传感器、轴向变形传感器、径向变形传感器、轴位移传感器、侧向位移传感器，全数字式测控器、伺服油缸等部分组成。
   5.孔隙水压力测量与控制系统由油水伺服增加缸，电机拖动加载装置，孔隙水压传感器等组成。
   6.温度测量及控制装置可沿自平衡压力室外壁布置高低温液体循环槽，实现试件环境温度的模拟，并通过上位机实现温度的控制与测量。
   7.该系统设置有四个独立控制通道，包括轴向加载通道，侧向加载通道，温度控制通道，孔隙水压力加载控制通道，测量的控制量包括如下：轴向载荷，轴向变形，径向变形，侧向围压，侧向位移，孔隙水压力，环境温度等。
三、岩石三轴试验机主要技术参数
   1.主机刚度：≥7000kN/mm；
   2.轴向试验力：500kN；
   3.测力分辨率：1N；
   4.测力精度：±0.5%；
   5.最大围压压力：100Mpa；
   6.压力测量精度：士0.5%F.S；
   7.压力分辨率：0.01MPA；
   8.测控精度：士0.5%；
   9.测量分辨率：1KPA；
  10.孔隙压力(空障介质水)：最大空隙压力30MPA；
  11.孔隙压力(空障介质水)：流量50ml，流速50ml/min；
  12.测控精度：士0.5%；
  13.测量分辨率：1KPA；
  14.测控精度：士0.5%；
  15.变形测控范围(选配)：轴向0-8mm径向0-4mm，测量分辨率0.001mm，测量精度士1%；
  16.位移测控范围：0-200mm，测量精度小于士0.5%FS，测量分辨率高于万分；
  17.控制波形：用户根据需要可任意设定包含有加载、保载、卸载环节的多种程序波形(自编程序)；
  18.控制波形：当轴向变形、径向变形、时间等参数达到极限值或预设置、试样断裂、油路堵塞和油温过高时均可自动保护；
  19.温度测量范围：可恒温保持或按某种动态规律(如正弦波等变化)；
  20.外形尺寸(L×W×H)：650mm×900mm×1800mm；
  21.试样规格：Ф50×100mm和Ф80×160mm；
  22.油缸最大行程：200mm。

产品相关关键字：岩石三轴试验机
如果您对岩石三轴试验机感兴趣，想了解更详细的产品信息，请与销售部联系：13805609093
