电动砂当量试验仪
JTG 3432—2024《公路工程集料试验规程》----5 细集料试验 / T0334-2005细集料砂当量试验
电动砂当量试验仪

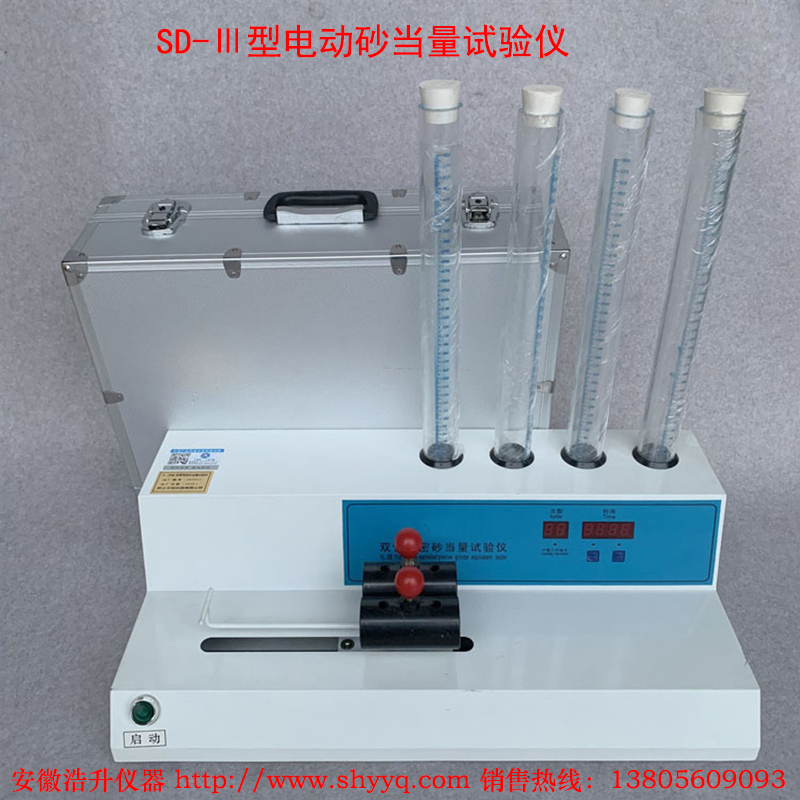

产品型号：SD-III
一、电动砂当量试验仪适用范围
电动砂当量试验仪用于测定细集料砂当量，评价粘土类物质相对含量，以评定细集料洁净程度。产品符合中华人民共和国强制性行业标准JTG 3432-2024《公路工程集料试验规程》标准要求。
二、电动砂当量试验仪组成

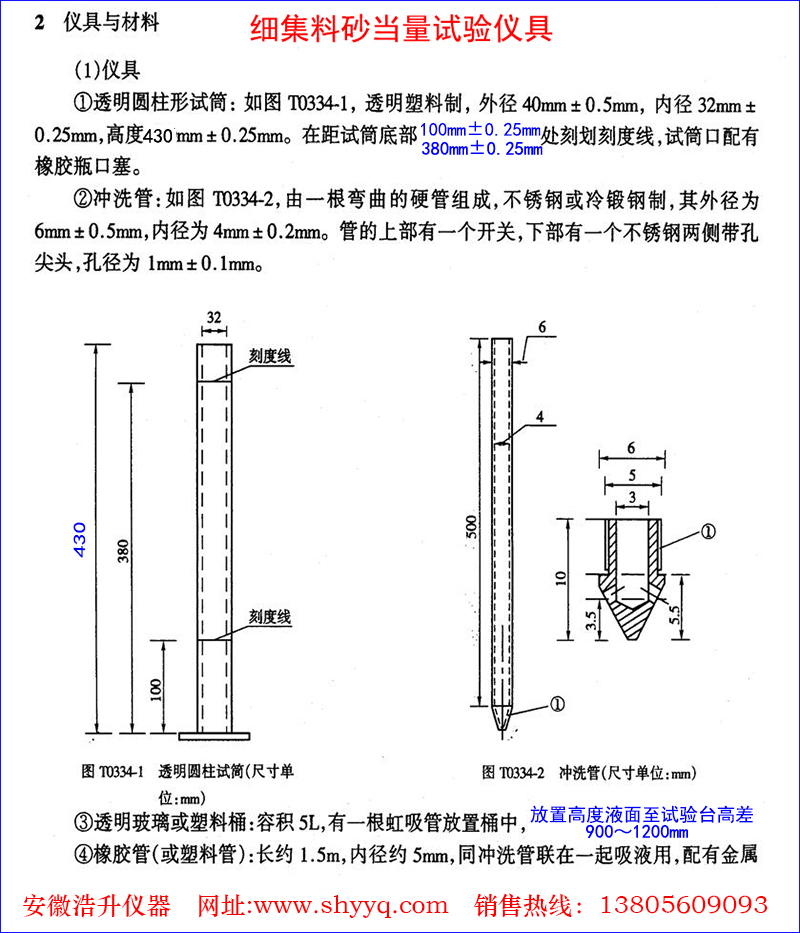

⑴ 试筒：带刻度的透明塑料圆柱形试筒，配备至少两根。外 径40mm±0.5mm,内径32mm±0.25mm,高度430mm±0.25mm 。 在距试筒底部100mm±0.25mm、380mm±0.25mm处有环形刻度线。试筒配有橡胶瓶塞。
⑵ 冲洗管：不锈钢或冷锻钢制硬管，其外径为6mm±0.5mm,内径为4mm±0.2mm。管的上部有一个控制阀；底部通过螺纹连接一个不锈钢圆锥形尖头(与冲洗管连接),尖头两侧斜面上为1mm±0.1mm冲洗孔。
⑶ 透明玻璃桶或塑料桶：容积5L,有一根虹吸管放置桶中，试验时放置高度应 使液面至试验台高差为920～1200mm。
⑷ 橡胶管(或塑料管):长约1.5m, 内径约5mm, 同冲洗管连接，配有金属夹，以 控制冲洗液流量。

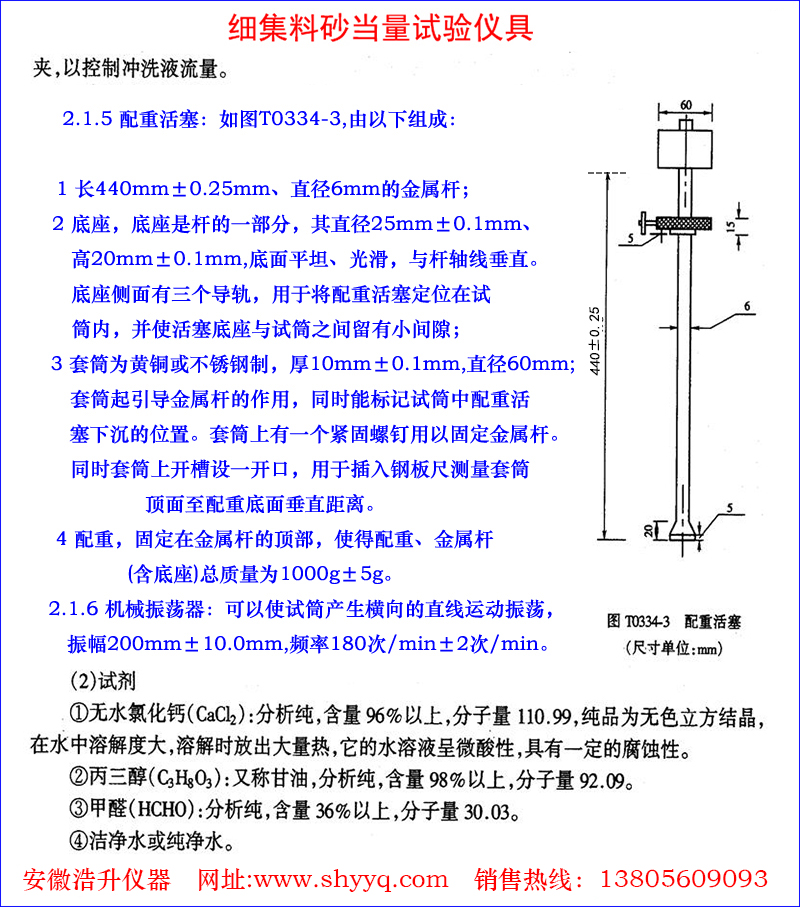

⑸ 配重活塞：由以下组成：
⒈ 长440mm±0.25mm、直径6mm的金属杆；
⒉ 底座，底座是杆的一部分，其直径25mm±0.1mm、高20mm±0.1mm,底面平坦、光滑，与杆轴线垂直。底座侧面有三个导轨，用于将配重活塞定位在试筒内，并使活塞底座与试筒之间留有小间隙；
⒊ 套筒为黄铜或不锈钢制，厚10mm±0.1mm,直径60mm;套筒起引导金属杆的作用，同时能标记试筒中配重活塞下沉的位置。套筒上有一个紧固螺钉用以固定金属杆。同时套筒上开槽设一开口，用于插入钢板尺测量套筒顶面至配重底面垂直距离。
⒋ 配重，固定在金属杆的顶部，使得配重、金属杆(含底座)总质量为1000g±5g。
三、电动砂当量试验仪主要技术参数
1、试筒振幅：200mm±10.0mm；
2、频率：180次/min±2次/min；
3、工作电源：AC220V 50Hz 350w；
4、外形尺寸(L×W×H)：620mm×450mm×550mm；
5、重量：65kg。
四、电动砂当量试验仪试验步骤
为了不影响沉淀的过程，试验必须在无抖动的水平台上进行。随时检查试验的冲洗管口，防止堵塞。试验过程中，冲洗液的温度应保持20±2℃范围内。由于塑料在阳光下易变成不透明，应尽量避免将塑料器皿直接暴露在阳光下。盛试验溶液的塑料器皿用毕要清洗干净。
1、用冲洗管将冲洗液吸入试管直到最下面的100mm刻度处（约须80ml试验用冲洗液）。
2、把相当120±1g干料重的湿样用漏斗仔细地倒入竖立的试筒中。
3、用手掌反复敲打试筒下部，以除去气泡，并使试样尽快润湿，然后放置10min。
4、试样静止10±1min结束后，用橡胶塞堵住试筒，将试筒水平固定在震荡机上。
5、打开电动砂当量试验仪电源开关，将仪器“振荡时间设置”设定为“30”秒，然后松开“复位/工作”键，设定时间在“振荡时间”窗口显示出来。再按下“复位/工作”键开动机械震荡器，仪器在30±1s的时间内震荡90次后自动停机。然后松开“复位/工作”键，恢复设置时间，以备下次试验。同时将试筒取下竖直放回试验台上，拧下橡胶塞。
6、将冲洗管插入试筒中，用冲洗液冲洗附在试筒壁上的集料，然后逐渐将冲洗管插到试筒底部，慢慢转动冲洗管，同时均匀缓慢提高冲洗管，使附着在集料表面的土粒杂质浮游上来，直至溶液达到380mm刻度线为止。
7、缓慢匀速向上拔出冲洗管，当冲洗管抽出液面，且保持液面位于380mm刻度线时，切断冲洗管的液流，使液面保持在380mm刻度线处。然后将仪器“静止时间设置”设定为“20”分，松开“复位/静止”键，设定时间在“静止时间”窗口显示出来。再按下“复位/静止”键，静止时间开始记时，在没有扰动的情况下静置20min±15s，时间到后仪器会发出蜂鸣声提醒试验人员。
8、在静置20min后，用尺量测从试筒底部到絮状凝结物上液面的高度（h1）。如有可能，同样测得从试筒底部到沉淀部分上液面的高度（h2）,准确至1mm。
9、将配重活塞徐徐插入试筒里，直至碰到沉淀物时，立即拧紧套筒上的固定螺丝。将尺子插入套筒的开口处，使零点对准活塞的底部，从套筒上面线读取沉淀高度h2，准确至1mm。同时记录试筒内的温度，准确至1oC。
10、按上述步骤进行2个试样的平行试验。
五、电动砂当量试验仪试验结果计算
1、试样的砂当量值按下式计算：SE=h2/h1×100%;式中：SE---试样的砂当量%;h2---试筒中用活塞测定的集料沉淀物的高度，mm;h1---试筒中絮凝物的总高度，mm;
2、试验的目测砂当量值按下式计算：
SEV=h2//h1×100%
式中：SEV---试样的目测砂当量
h1---试筒中絮状物和沉淀物的总高度，mm
h2---试筒中目测集料沉淀物的高度，mm
3、一种集料应平行测定两次，集料的砂当量SE或SEV是两个试样平行测定的砂当量的平均值，以活塞测得砂当量为准，并以整数表示。
六、电动砂当量试验仪注意事项
1、每次试验后，应将仪器擦净，以免生锈或腐蚀零件。
2、仪器要放置于干燥通风处。
七、电动砂当量试验仪装箱单
1、电动振荡器：1台
2、电源线：1根
3、试筒：2根
4、冲洗管：1支
5、橡胶管：1根
6、配重活塞：1套
7、钢板直尺：1把
8、漏斗：1只
9、说明书：1份
10、合格证：1份
11、保修卡：1份
产品相关关键字：电动砂当量试验仪
如果您对电动砂当量试验仪感兴趣，想了解更详细的产品信息，请与销售部联系：13805609093
