钢筋握裹力试验装置

日期:1/1/2022 11:30:50 PM 点击: 次

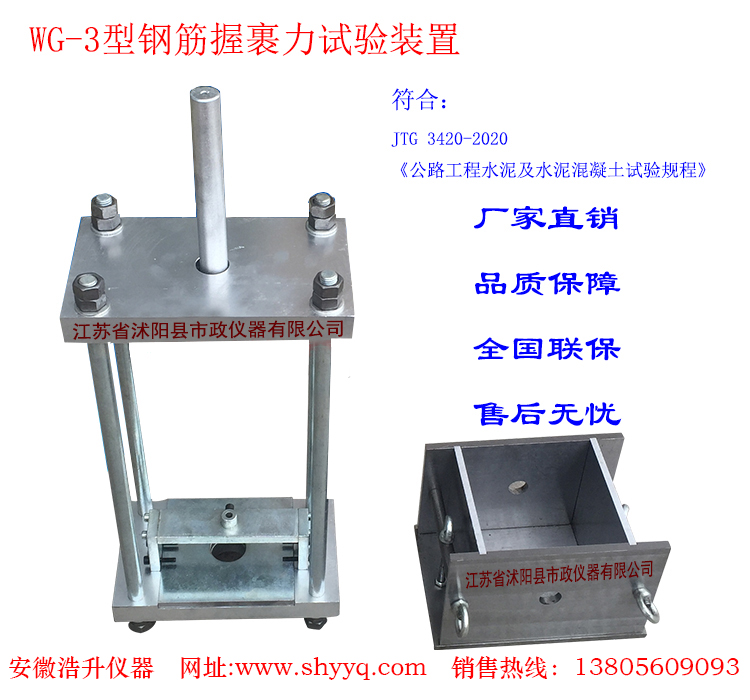

WG-3钢筋握裹力试验装置

JTG 3420-2020《公路工程水泥及水泥混凝土试验规程》---- 5 硬化水泥混凝土性能试验/5.2 力学性能试验/T0566-2020水泥混凝土与钢筋握裹力试验方法

钢筋握裹力试验装置

规格型号：WG-3
一、钢筋握裹力试验装置用途：
    钢筋握裹力试验装置适用于测定水泥混凝土与钢筋握裹力，以检验水泥混凝土与钢筋的握裹强度。该装置与30吨/60吨/100吨试验机配合使用，符合GB/T50081-2002《普通混凝土力学性能试验方法标准》、SD105-82《水工混凝土试验规程》、JTG 3420-2020《公路工程水泥及水泥混凝土试验规程》标准要求。
二、钢筋握裹力试验装置主要技术参数：
   1. 试件规格：150mm×150mm×150mm；
   2. 试件夹具面积：250mm×150mm、厚度为30mm的钢板。用4根直径约18mm的HRB400钢筋穿入。上端钢板附有直径为25mm的拉杆，拉杆下端套入钢板并成球面相接，上端供万能机夹持；
   3. 钢垫板尺寸：150mm×150mm×10mm，中心开有直径40mm的圆孔；
   4. 千分表：量程0～1mm，精度为0.001 mm；
   5. 量表固定架材质：金属制成；
   6. 外形尺寸：650×350×350mm；
   7. 重量：24Kg。
三、钢筋握裹力试验装置试验步骤：
   1. 试验用带肋HRB400钢筋，性能应符合现行《钢筋混凝土用钢第2部分：热轧带肋钢筋》（GB/T1499.2）的规定，其公称直径为20mm（内径18mm，外径22mm）。为了使钢筋具有足够的长度以供万能机夹持和装置量表，一般长度可取500mm，试验中采用的钢筋尺寸和形状均应相同。成型前钢筋应用钢丝刷刷净，并用丙酮或乙醇擦试，不得有锈屑和油污存在。钢筋的自由端顶面应光滑平整，并与试模预留孔吻合。确有必要时，也可用符合现行《钢筋混凝土用钢第1部分：热轧光圆钢筋》（GB/T1499.1）要求的公称直径为20mm的HPB300热轧光圆钢筋或工程中实际使用的其他钢筋，其要求和处理方法同带肋筋。
   2. 按T0551的有关规定制作试件，以6个试件为1组。混凝土集料最大粒径不得超过30mm。
   3. 试件成型后直至试验龄期，特别在拆模时，不得碰动钢筋，拆模时间以2昼夜为宜。
拆模时应先取下橡皮固定圈，再将套在钢筋上的试模小心取下。
   4. 到试验龄期时，将试件从养护室取出，擦拭干净，检查外观（试件不得有明显缺损或钢筋松动、歪斜），并应尽快试验。
   5. 将试件套上中心有孔的垫板，然后装入已安装在万能机上的试验夹具中，使万能机的下夹头将试件的钢筋夹牢。
   6. 在试件上安装量表固定架和千分表，使千分表杆端垂直向下，与略伸出试件表面的钢筋顶面相接触。
   7. 加荷前应检查千分表量杆与钢筋顶面接触是否良好，千分表是否灵活，并进行适当的调整。
   8. 记下千分表的初始读数后，开动万能试验机，以不超过400N/s的加荷速度拉拔钢筋。荷载每加1000～5000N，记录相应的千分表读数。
   9. 到达下列任何一种情况时应停止加荷：
  （1）钢筋达到屈服点；
  （2）混凝土发生破裂；
  （3）钢筋的滑动变形超过0.1mm。

产品相关关键字：钢筋握裹力试验装置
如果您对钢筋握裹力试验装置感兴趣，想了解更详细的产品信息，请与销售部联系：13805609093
