水泥混凝土收缩试验仪

日期:1/1/2022 11:30:48 PM 点击: 次

φ100mm×420mm水泥混凝土收缩试验仪

JTG 3420-2020《公路工程水泥及水泥混凝土试验规程》---- 5 硬化水泥混凝土性能试验/5.3 体积稳定性/T0574-2020水泥混凝土收缩试验方法（接触法）

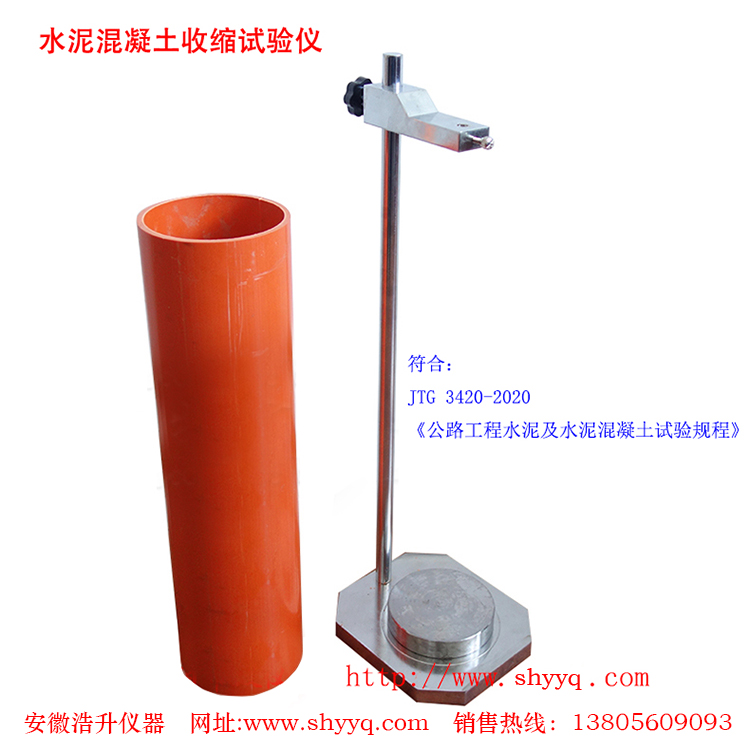

水泥混凝土收缩试验仪

规格型号：φ100mm×420mm
一、水泥混凝土收缩试验仪产品简介：
    水泥混凝土收缩试验仪用于测定恒温、恒湿条件下水泥混凝土轴向长度变形。适用于不同水泥混凝土自收缩和干燥收缩的试验，产品符合JTG 3420-2020 《公路工程水泥及水泥混凝土试验规程》标准要求。
二、水泥混凝土收缩试验仪主要技术参数：
   1. 试模规格：φ100mm×420mm的聚氯乙烯（PVC）试模，PVC管沿轴切一条通透缝，可撑开成U形；
   2. 平整钢板直径：φ100mm，厚度为20mm；
   3. 铁架台高度：500mm；
   4. 底座尺寸：170×150mm；
   5. 千分表分度值：0.001mm。
三、水泥混凝土收缩试验仪试验步骤：
   1、试模制备。将一侧预先切开的φ100mm×420mm的PVC管材，内侧壁均匀涂抹润滑油，并将直径为φ100mm、厚度为20mm的平整钢板作为底座装入试模，用胶带将切口与底座黏结密封为一整体，并用保鲜膜将除顶口外的整个模具密封包裹，以防水分和浆体流出。
   2、水泥、集料、水等原材料放置温度为20℃±2℃环境下24h后，方可拌和成型试件。
   3、收缩试验以三个试件为一组。混凝土的拌和、成型按照T0551中圆柱体试件的规定进行。
   4、试件成型后，表面抹平，用保鲜膜密封（自收缩）。
   5、将试模平稳地移入收缩室，竖直放置在用泡沫板材减振的铁架上，试件顶端保鲜膜放上20mm×20mm的玻璃片，千分表侧头与玻璃片相接触，用铁架台固定千分表。
   6、千分表安装完以后，即可开始记录收缩值。成型后，前8h每隔30min记录1次，第一次测量值记为，精确至0.001mm；8h后每隔1h记录1次，成型1d后每2h记录1次，成型2d后每4h记录1次，记录直到3d为止，最后一次测量值记为，精确至0.001mm。
   7、自收缩测试完毕后，除去试件表面的PVC管材、保鲜塑料薄膜，用钢尺测量试件的初始长度，初始长度应重复测定三次，取算术平均值作为基准长度的测定值Dd0，精确至1mm。装上玻璃片和千分表，开始测试干燥收缩率，每天记录千分表读数一次，直到试验龄期为止。
   8、测试过程中，收缩室温度和湿度始终保持在20℃±2℃和60%±5%，收缩室要求尽可能无过大振动和风或气流流动，不能碰撞表架及表杆，否则影响试验准确性。
   9、每次读数应重复三次。

产品关键字：水泥混凝土收缩试验仪
如果您对水泥混凝土收缩试验仪感兴趣，想了解更详细的产品信息，请与销售部联系：13805609093
