沥青溶解度过滤装置

日期:1/30/2026 10:22:44 PM 点击: 次

JTG 3410-2025《公路工程沥青及沥青混合料试验规程》----6 沥青成分【T0607-2025 沥青溶解度试验】56

沥青溶解度过滤装置

规格型号：SYD-0607

一、沥青溶解度过滤装置用途

沥青溶解度过滤装置用于测定道路石油沥青、聚合物改性沥青，或稀释沥青、乳化沥青残留物的溶解度。产品符合中华人民共和国强制性行业标准JTG 3410-2025《公路工程沥青及沥青混合料试验规程》要求。

二、沥青溶解度过滤装置结构特点

1、采用整体形式、台式结构，试样新颖，结构小巧。
2、同时可以进行两个样品的平行试验，工作效率高。
3、抽气采用抽气泵自动抽气，抽气量的大小连续可调。
4、玻璃坩埚过滤装置，包括玻璃坩埚、玻璃接头、吸滤瓶、过滤材料和真空装置。
沥青溶解度过滤装置

三、沥青溶解度过滤装置主要技术参数

⒈工作方式：双路工作。
⒉吸滤方式：真空泵抽气，连续可调。
⒊玻璃坩埚：容积约50mL，内径φ34±2mm，高55±2mm，磨口34/35；
⒋坩埚滤板直径：φ26±2mm
⒍滤孔直径：φ1.5~1.8mm均布；
⒎过滤材料：玻璃纤维滤纸，快速型，能保留1.5μm以上颗粒；
⒏吸滤瓶：容积为250mL；
⒐玻璃接头：用于将玻璃坩埚固定在吸滤瓶上，上部可与玻璃坩埚严密配合；下部仔细研磨，可与吸滤瓶严密配合。
⒑工作电源：AC220V 50Hz 0.55kw；
⒒整机功耗：不大于100W。
⒓工作环境：-10℃～+30℃，相对湿度＜85；
⒔外形尺寸（长×宽×高）：420㎜×320㎜×360㎜。
⒕重量：12㎏。

四、沥青溶解度过滤装置使用方法与步骤

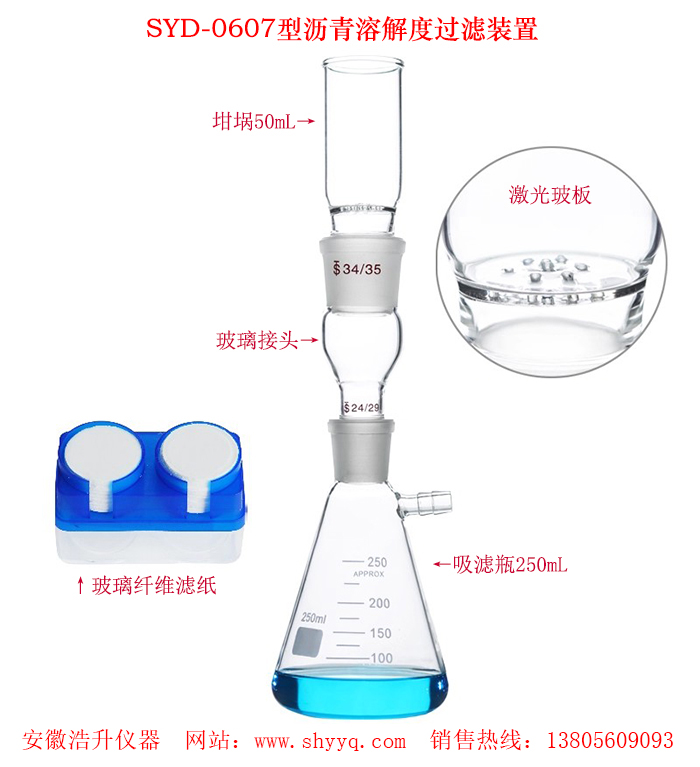

沥青溶解度过滤装置安装图

1.向预先干燥的锥形烧瓶移入约2g沥青试样，称取含有试样的锥形烧瓶和玻璃棒的质量m?,精确至0.1mg。
2.一边不停摇晃锥形烧瓶，一边多次少量加入溶剂，加入溶剂总量100mL,直至试样溶解后盖上瓶塞，并在室温下静置不少于15min。
注：仲裁试验时，或高蜡含量样品，在进行过滤之前将试样溶液在38.0℃±0.5℃水浴中保温1h。
3.将已称取质量的滤纸及坩埚、玻璃接头、吸滤瓶连接好，用少量的溶剂润湿滤纸。然后倾斜锥形烧瓶，将瓶中上清液沿玻璃棒移入坩埚中滤纸上，控制过滤速度，使滤液以滴状过滤。视需要进行轻微抽滤。当不溶物明显时，尽可能将不溶物保留在锥形烧瓶中，直到清澈滤液滤完。用少量溶剂洗涤锥形烧瓶，用玻璃棒搅拌，并将黏附在锥形烧瓶上的沥青移入坩埚中，用冲洗瓶中溶剂冲洗玻璃棒和锥形烧瓶，至锥形烧瓶中不溶物全部转移到坩埚中。用少量溶剂分次洗涤坩埚上的不溶物，直至滤液无色为止；然后强力抽滤，抽除多余溶剂。
4.取出坩埚，用少量试验溶剂洗涤坩埚底部外边缘。将坩埚连同滤纸和不溶物一起放在通风橱中通风或在真空干燥箱中放置，直至无试验溶剂气味为止。将坩埚、滤纸和不溶物移入温度为105℃±5℃(甲苯溶剂时为130℃±5℃)的干燥箱中烘干不少于30min,然后放在干燥器中冷却30min±5min后称量。重复干燥、冷却及称量，精确至0.1mg,直至连续称量间的差值不大于0.3mg为止，称取质量，记为m?。
5.将锥形烧瓶、玻璃棒与黏附不溶物烘干至恒重，记录其质量，记为m?。
6.同一样品应至少平行试验两次。

产品相关关键字：沥青溶解度过滤装置
如果您对沥青溶解度过滤装置感兴趣，想了解更详细的产品信息，请与销售部联系：13805609093

分享到： QQ空间新浪微博腾讯微博人人网网易微博
