沥青混合料低温约束应力试验仪

日期:1/22/2026 9:40:17 PM 点击: 次

JTG 3410-2025《公路工程沥青及沥青混合料试验规程》----25 沥青混合料低温性能【T0748-2025 沥青混合料低温性能试验(TSRST法)】459

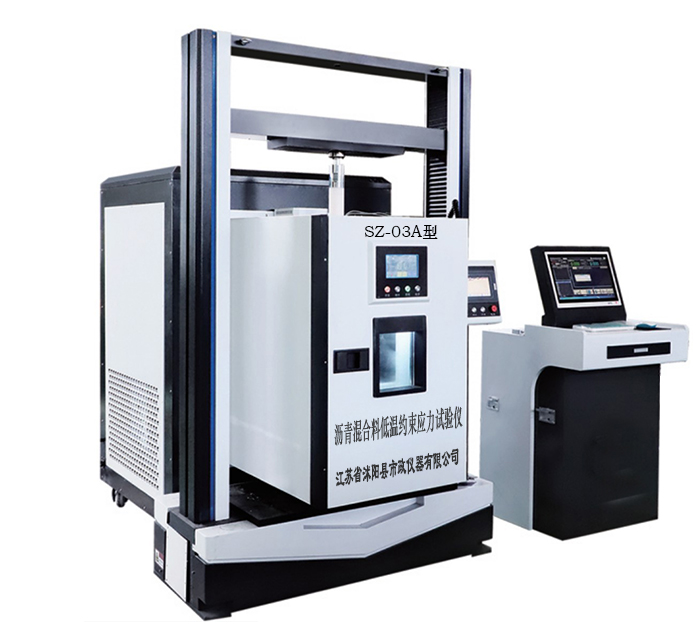

沥青混合料低温约束应力试验仪

型号：SZ-03A

一、沥青混合料低温约束应力试验仪用途

   沥青混合料低温约束应力试验仪用于低温约束应力法（简称TSRST法）测定匀速降温过程中沥青混合料断裂温度和断裂强度，以评价沥青混合料低温性能。标准降温速率为-10℃/h±1℃/h。产品符合中华人民共和国强制性行业标准JTG 3410-2025《公路工程沥青及沥青混合料试验规程》要求。

二、沥青混合料低温约束应力试验仪结构特点

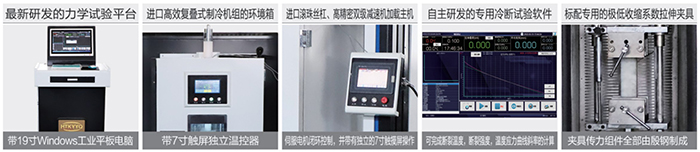

1、低温约束应力试验仪：采用闭环伺服控制测试系统，由加载装置、变形测量系统、荷载测量系统、数据采集仪和环境箱等组成。
2、环境箱采用了进口高效复叠式制冷机组，180mm厚度的发泡保温层，并且安装了独立运作的触摸屏温度控制器，可以达到1小时内50℃的降温速率。
3、环境箱和主机分离设计，基于导轨的滚轮移动方式，不用时可以移出。
4、配置高精度LVDT位移传感器，电路和敏感元件分离设计，可以杜绝环境温度对传感器输出数据造成的漂移。
5、基于软件闭环的机架变形自动补偿技术，消除传力杆低温变形对夹具的影响。
6、一个安装于主机侧边的7英寸真彩色触摸液晶屏，可以在试验时快捷操作。
7、符合人体站立操作的测控柜，带有键盘和鼠标操作平台。
8、主控电脑为19寸Windows工业平板电脑，内置我司自主研发的专用冻断试验软件，可以完成断裂温度，断裂强度，温度应力曲线斜率的计算和显示。
9、标配专用的极低收缩系数拉伸夹具，符合规范要求的试件尺寸（40*40*220mm）。该夹具采用了低收缩系数的殷钢材质制造，其收缩系数满足在不需要额外校准的情况下满足本试验要求。

三、沥青混合料低温约束应力试验仪主要技术参数

1、加载能力：30KN；
2、主机升降速度：0-10mm/min（伺服无级调速）；
3、主机两柱有效空间：1000mm，有效行程：1200mm；
4、变形测量量程：±3mm，精度±0.5μm，分辨率0.1μm;
5、铟钢棒：直径6mm±1mm，长度210mm±5mm；
6、荷载测量系统：量程30kN，分辨率1N，精度±10N；
7、温度传感器：量程+30～-40℃，分辨率0.1℃，精度±0.3℃；
8、降温速率：-10℃/h±1℃/h；
9、自动监测试件收缩变形频率：≥60Hz；
10、工作电源：AC220V 50Hz 3.5KW（含环境箱的峰值功率）；
11、主机尺寸（长×宽×高）：1580mm×680mm×2380mm；
12、重量：880kg
13、环境箱尺寸（长×宽×高）：1960mm×1280mm×1880mm；
14、重量：680kg
15、测控柜尺寸（长×宽×高）：980mm×780mm×1460mm；
16、重量：85kg

产品相关关键字：沥青混合料低温约束应力试验仪
如果您对沥青混合料低温约束应力试验仪感兴趣，想了解更详细的产品信息，请与销售部联系：13805609093
