层间剪切仪

日期:1/16/2026 11:16:31 AM 点击: 次

JTG 3410-2025《公路工程沥青及沥青混合料试验规程》----35 层间黏结性能【T0772-2025 层间剪切强度试验】598

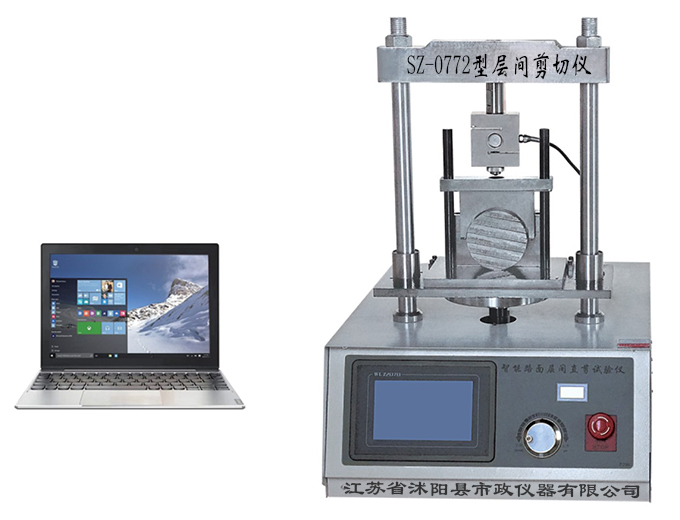

层间剪切仪

规格型号：SZ-0772

一、层间剪切仪用途

层间剪切仪主要用于使用现场钻取组合试件，室内直剪法测定层间黏结强度，以评价层间性能。也用于室内制备组合试件，直剪法测定其层间黏结强度。产品符合中华人民共和国强制性行业标准JTG 3410-2025《公路工程沥青及沥青混合料试验规程》要求。

二、层间剪切仪结构特点

1、剪切仪：由底座、试件支架、下剪切环、上剪切环、剪力架、导杆、支撑架、球形加载头等组成。
2、底座和剪切架均为铝制、剪切环为硬化不锈钢制。机身带有温度数字显示器，可以读取现场温度。
3、步进电机驱动加载，带速度闭环，速度无级调节；高细分驱动设计，低速无振动。
4、主控制器采用7寸彩色触摸屏，界面友好美观，带有下限位保护，过载保护。
5、用户操作界面是9.3寸的Windows平板电脑，采用Wifi（无线局域网）的方式和主控制器进行通讯。
6、标配100mm，150mm剪切试验夹具（其他尺寸夹具可定制）。
7、可选配斜剪试验夹具，完成斜剪试验。
8、脉冲手轮式手动加载摇把，手动加载毫无阻力。
9、用户试验软件可以完成试验操作，曲线数据保存，报表打印等。（打印机由用户自行配备）。通用的试验软件可以输入试验编号，试验类型，试验参数，样品信息，粘结材料信息，路面信息，温度，试验员姓名等报表信息，使用ACCESS数据库保存试验参数，试验数据，曲线等，保存记录无上限。
10、具有云存储功能。本机试验数据可以自动上传至云数据库，注册用户可以从远端通过专门的软件查看试验结果，曲线等任何信息。（选配）

三、层间剪切仪主要技术参数

1、上、下剪切环：相对位移行程±20mm，宽度为27.5mm～29mm；
2、剪切装置最大承受载荷：60KN，分度值不大于0.1kN；
3、数据采样率：≥50Hz；
4、剪切装置最大行程：70mm；
5、位移传感器量程：10mm，分度值不大于0.1mm；
6、加载速率：50mm/nin±1mm/min（无极变速，任意设定）；
7、剪切夹具适应范围：Φ100±0.5mm、Φ150±0.5mm；
8、工作电源：AC220V 50Hz 1.5kw；
9、外形尺寸（长×宽×高）：650mm×550mm×780mm；
10、净重：125kg。

四、层间剪切仪装箱单

1.主机：1台
2.随机附件：1套，
3.产品说明书：1份
4.合格证：1份
5.保修卡：1份
