层间拉伸仪

日期:1/16/2026 11:05:33 AM 点击: 次

JTG 3410-2025《公路工程沥青及沥青混合料试验规程》----35 层间黏结性能【T0773-2025 层间拉拔强度试验】604

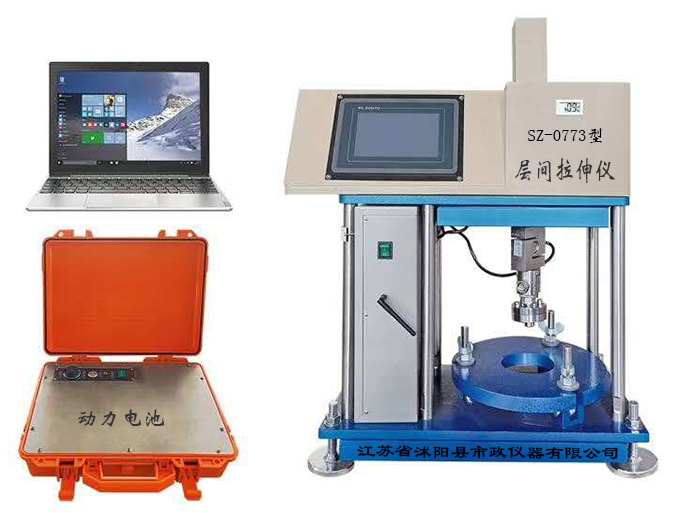

层间拉伸仪

产品型号：SZ-0773

一、层间拉伸仪用途：

   层间拉伸仪用于使用现场钻取组合试件，室内拉拔法测定层间黏结强度，以评价层间性能。也适用于室内制备组合试件，拉拔法测定层间黏结强度。产品符合中华人民共和国强制性行业标准JTG 3410-2025《公路工程沥青及沥青混合料试验规程》要求。

二、层间拉伸仪结构特点：

1、拉伸仪由：荷载传感器、球式联合件、拉头、环形金属板、环槽、支撑板、黏结剂、组合试件上部、组合试件层间、组合试件下部等组成。
2、仪器可现场试验和室内试验：现场试验时，仪器自带调平地脚可以调节拉拔头与路面水平；当用于室内试验时，使用随机配备的两半式夹具，可以采用对圆柱形试件进行圆周夹持。
3、仪器带有温度传感器，可以读取现场温度。
4、步进电机驱动加载，带速度闭环，速度无级调节；高细分驱动设计，低速无振动。
5、主控制器采用7寸彩色触摸屏，界面友好美观，带有限位保护，过载保护。
6、用户操作界面是9.3寸的Windows平板电脑，采用Wifi（无线局域网）的方式和主控制器进行通讯。
7、随机配备便携式磷酸锂动力电池箱，用于现场试验时无需发电机和车载电瓶。
8、用户试验软件可以完成试验操作，曲线数据保存，报表打印等。（打印机由用户自行配备）。通用的试验软件可以输入试验编号，试验类型，试验参数，样品信息，粘结材料信息，路面信息，温度，试验员姓名等报表信息，使用ACCESS数据库保存试验参数，试验数据，曲线等，保存记录无上限。
9、具有云存储功能。本机试验数据可以自动上传至云数据库，注册用户可以从远端通过专门的软件查看试验结果，曲线等任何信息。

三、层间拉伸仪主要技术参数：

1、最大拉伸载荷：35kN，分度值0.1kN；
2、位移传感器量程：15mm,分度值0.01mm；
3、数据采样频率：60Hz；
4、拉头：材质Q345D，直径100mm±0.1mm，厚度25mm；
5、环形金属板：材质Q345D，内径105mm±1mm,外径300mm±2mm,厚度25mm±1mm；
6、拉伸装置最大行程：125mm；
7、加载速率：25kPa/s±5kPa/；
8、加载速度调节方式：步进电机无极调速；
9、工作电源：内置36V 10AH磷酸锂动力电池；
10、大功率：500W；
11、外形尺寸：长450mm×宽450mm×高750mm；
12、重量：55kg。

四、层间拉伸仪装箱单：

1、主机：1台
2、随机附件：1套
3、产品说明书：1份
4、合格证：1份
5、保修卡：1份
