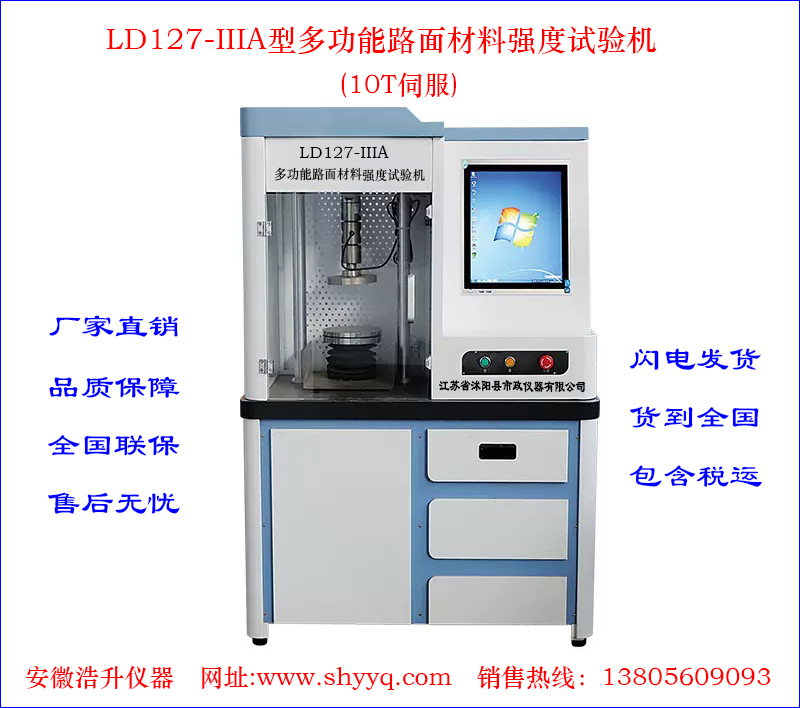

LD127-ⅢA/B多功能路面材料强度试验仪（10T/20T伺服)

规格型号：LD127-ⅢA/B
一、多功能路面材料强度试验仪用途
     多功能路面材料强度试验仪用于测定无机结合料稳定材料（包括稳定细粒土、中粒土和粗粒土）试件的无侧限抗压强度，间接抗拉强度（劈裂试验）、承载比试验（包括膨胀量测定）。也可选配对应的附具进行多项试验：抗压、霹雳、马歇尔稳定度、CBR承载比、弹性模量、小梁弯曲等试验，是公路施工单位、大专院校及质检部门必备仪器。产品符合中华人民共和国强制性行业标准JTG 3441-2024《公路工程无机结合料稳定材料试验规程》、JTG 3430—2020《公路土工试验规程》、GB/T 50123-2019《土工试验方法标准》等要求。
     本机支持2路位移传感器输入，2路压力传感器输入，精度高、误差小。内置实时RTOS试验软件，功能完善，可以完成多种材料的非常规试验，具有曲线实时显示、数据保存、上下限位和过载保护功能、直接连接打印机等功能。
二、多功能路面材料强度试验仪结构特点
   ⒈本机为立柱框架式结构：由机架、动力单元、变速箱、立柱、横粱、压力传感器、电脑控制箱等组成。
   ⒉本机采用电脑控制具有加载稳定、丝杆行程大、操作简单、试件取得最大载荷强度时自动停机、试验数据自动记录保存、打印等功能，是公路施工单位、大专院校及质检部门必备仪器。
   ⒊采用17寸工业平板电脑，自带触摸屏，同时标配无线键盘鼠标。
   ⒋2路压力传感器输入通道，可以选择不同的量程从而满足不同的试验需求。
   ⒌配备高性能伺服电机，速度闭环控制，可以实现应力或者应变方式控制，具备强大的试验功能扩展能力。
   ⒍可外接标准的喷墨或者激光打印机，PC版的试验软件具有完善的报表系统。
   ⒎内置数据库，试验数据以及过程曲线，用户输入的报表信息可以无限保存，且有完善的查询检索系统，方便对大量数据进行管理。
   ⒏封闭试验空间，透明防护门，方便在试验过程中观察。
   ⒐具有完整的上、下限位保护功能，力值过载保护。
   ⒑配备路面材料强度试验专用软件，支持土工、无机结合料等试验；
   ⒒开放数据库表，可以通过二次开发获取试验数据进行远程上传。
   ⒓标配双压力传感器、双位移传感器。
三、多功能路面材料强度试验仪主要技术参数
   ⑴ 最大压力荷载：100KN(LD127-ⅢA) / 200KN(LD127-ⅢB)；
   ⑵ 丝杠托盘最大行程：200mm；
   ⑶ 加载速率：0～50mm/min任意设置（无级变速）；
   ⑷ 压力通道1/传感器量程：100kN / 200kN；
   ⑸ 压力通道2/传感器量程：50kN；
   ⑹ 压力分辨率：0.01kN（200kN）、0.001kN（50kN）；
   ⑺ 压力精度：优于0.5%；
   ⑻ 位移传感器量程（双通道）：0～15mm，分辨率0.001mm；
   ⑼ 位移传感器精度：优于0.3%；
   ⑽ 允许混合料最大粒径：不大于40mm；
   ⑾ 计算机接口：DB9 232；
   ⑿ 工作电源：AC380V 50Hz 3.2kw（三相四线）；
   ⒀ 工作环境温度：0℃～60℃；
   ⒁ 外形尺寸(L×W×H)：1050mm×540mm×1540mm；
   ⒂ 整机重量：150kg。
四、多功能路面材料强度试验仪使用方法
   1.接通电源，检查主机相位连接是否正确。按住控制器“上升”按钮，主机应该上升，手松后仪器自动停机；按“下降”按钮，主机应该下降，停止按复位键。否则应该立即换相。
   2.在确定相位联接正确情况下，再按“下降”按钮，检查下降到最低限时，能否自动停机。
   3.以上检查结束后，方可进入试验过程。
   4.在进行试验前，将主机降至最低限位置上。
   5.将抗压压头拧入压力传感器下方的螺纹内，并使之可靠接触。
   6.将仪器横梁调整到比试件略高5mm左右位置上。
   7.把试件放在丝杆托盘上，并使之居中，然后按控制器上的“上升”按钮，使试件与压头略有些间隙。
   8.按控制器的“复位”键后，再按“启动”键，仪器自动上升，在试件破坏取得载荷最大值时，自动停机。
   9.按“打印”键，将试验结果值自动打印出来。
  10.按“下降”按钮，使仪器下降至最低位后自动停机，整个试验结束。
  11.下个试件试验，重复以上步骤4-7项即可。
五、多功能路面材料强度试验仪装箱单
   ⒈主机：1台
   ⒉抗压压头：1只
   ⒊压力传感器：1套
   ⒋电脑控制器：1台
   ⒌吊紧螺栓：1根
   ⒍电源线：2根
   ⒎控制线：1根；
   ⒏使用说明书：1份
   ⒐合格证：1份
   ⒑保修卡：1份
